Manche GPS-Mäuse, wie z. B. die Jentro SC-GPS 1 mit dem Sony CXD2951 Chipsatz,
lassen keine feste Änderung der Baudrate zu,
und setzen sich beim Einschalten immer wieder zurück. Wenn die
Anwendung dann mit der Baudrate nicht zurecht kommt, hat man ein Problem.

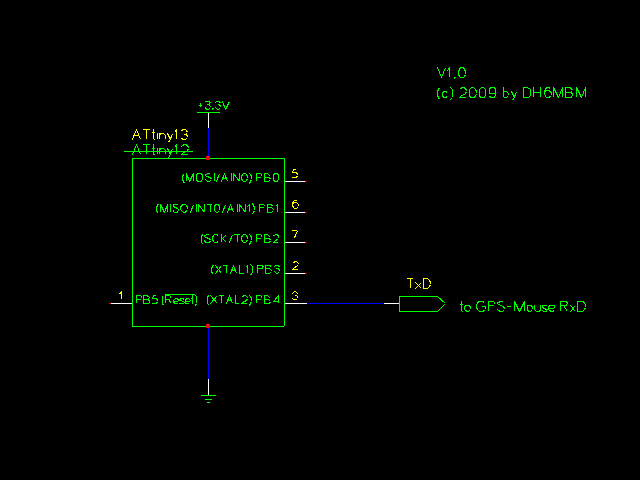

Daher kann man durch diese Schaltung in der seriellen Leitung zur GPS-Maus die
Baudrate beim Einschalten durch Senden von
Hier im Beispiel hat die Maus eine feste Baudrate von 115200 Bit/s, und wird mit Hilfe des AVR's auf 9600 Bit/s gesetzt.
Download:
Source Intel-Hex
Die FUSE-Bit's werden im Auslieferungszustand belassen.
Die Kabelbelegung dieser GPS-Maus:
rot - Vcc grün - Masse weiß - RxD gelb - TxD

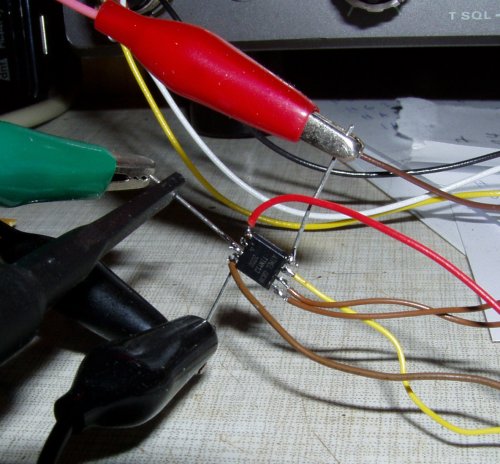

Programmieraufbau:

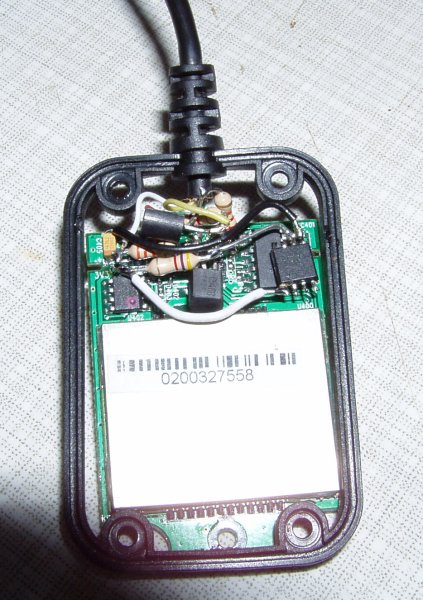

Einbau in der GPS-Maus inklusive einfachem Pegelwandler(RS232):
